工業無風扇整機MEC-5005
- 本站編輯:xghl發布日期：2015-12-09 14:05 瀏覽次數：
-

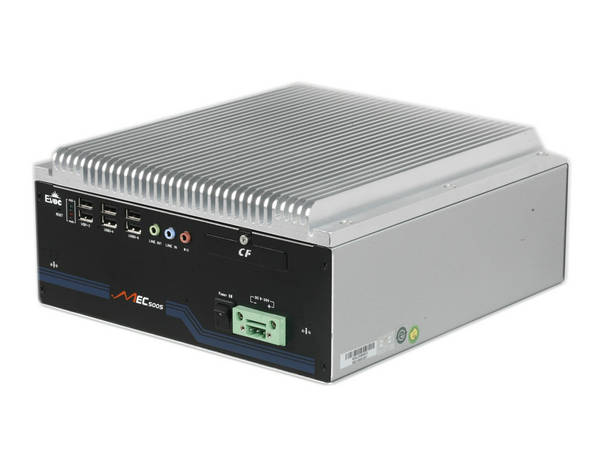

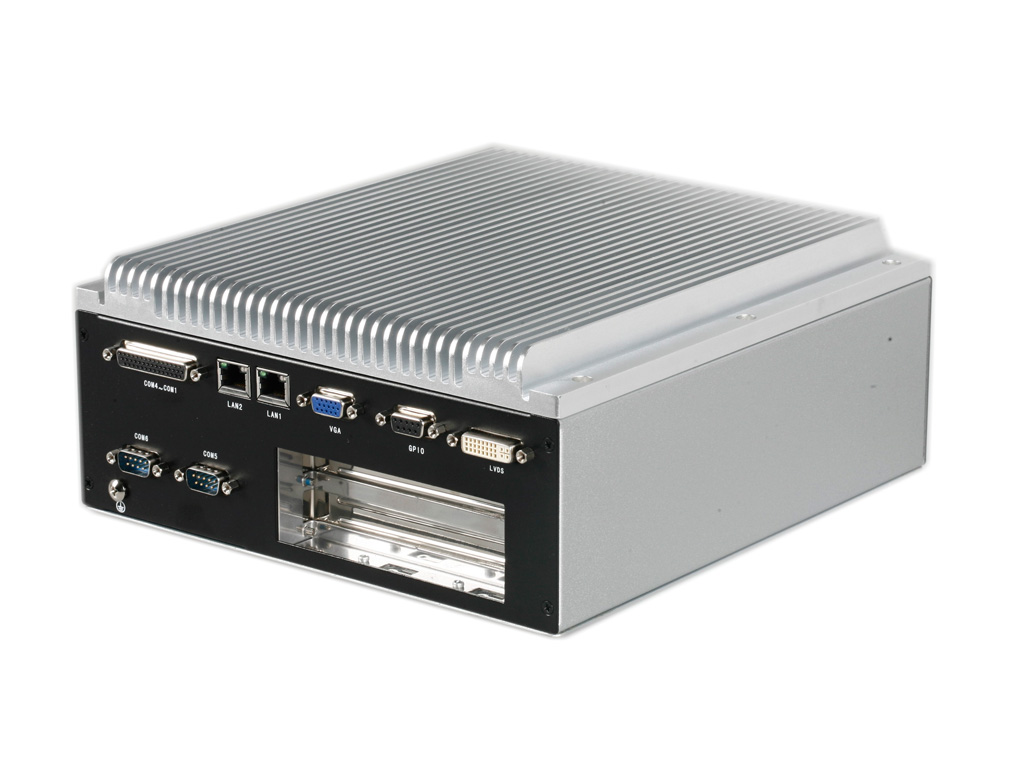

高效能、低功耗、嵌入式無風扇工控機 MEC-5005
概述：
MEC - 5005 是一款無風扇低功耗高效能嵌入式整機，系統搭載的是Intel@ ATOM™ D510/D410 低功耗高效能處理器，可擴展2 個PCI，2 個Mini-PCIe 設備，整機體積小，功能齊全，環境適應性強，可以滿足污染大，灰塵多，電磁干擾嚴重等惡劣環境的使用。
產品特征：
? 高集成度、緊湊型全密封無風扇設計
? 超低功耗、節能環?？蓪?shí)現WIFI 功能
? 多個通信串口和數字輸入、輸出
? 超多數量及類別擴展總線
? 可實現遠程開關機的網絡(luò )喚醒功能
? 超寬電壓范圍直流輸入
? 滿足多個存儲類型
規格：
|
系統配置 |
處理器 | 板載Intel@ATOM™ D510 1.66G /D410 1.66G 處理器 |
| 芯片組 | Intel@ATOM™ D510/D410 + ICH8M | |
| 內存 | 1 個DDR2 內存插槽，標配2GB 內存，最大支持2GB 內存 | |
| 顯示 | VGA | 1 個（最大分辨率2048×1536） |
| LVDS | 1 個單通道LVDS（通過DVI-I 連接器轉出）（最大分辨率1366 x 768） | |

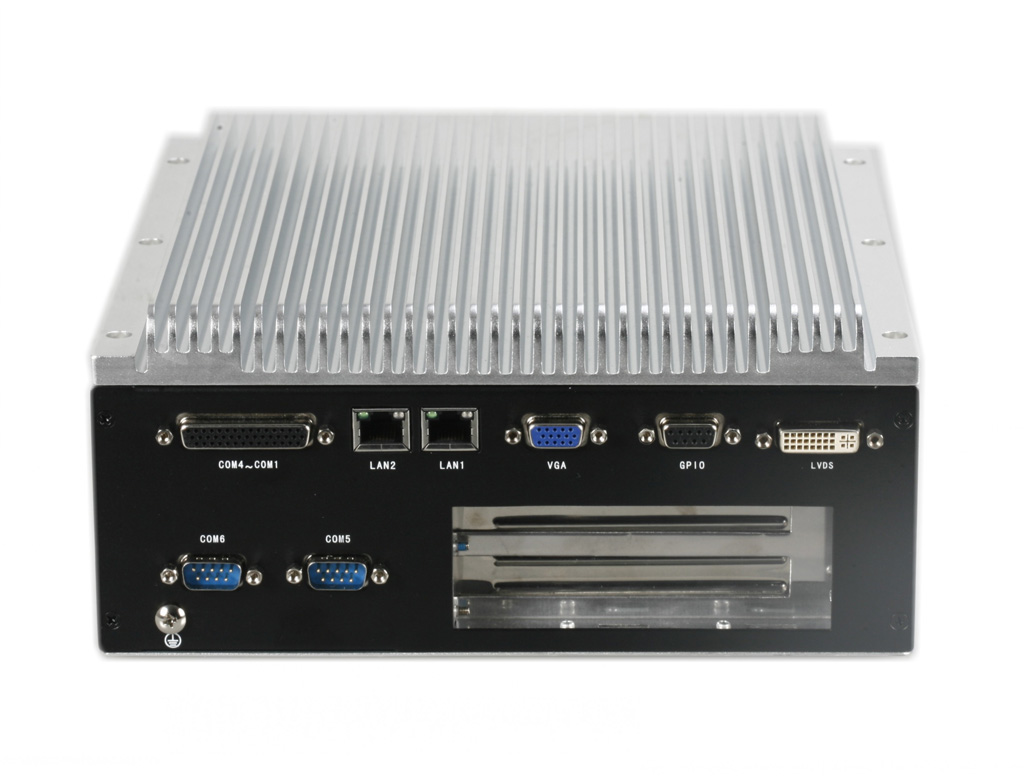

| I/O接口 | 網口 | 2個10/100/1000Mbps RJ45網口 |
| 串口 | 6 個串口（COM1 ～ COM4 通過DB44 接口實現，COM5 ～ COM6 通過DB9 接口實現）；其中COM1、COM2 為RS-232/RS-422/RS-485（支持自動流向），COM3 ～COM6 為RS-232 | |
| USB | 6個USB2.0接口 | |
| PS/2 | / | |
| GPIO | 1 個8 路數字I/O 接口（通過D-SUB 9 母連接器） | |
| 音頻 | 1組AUDIO接口，支持MIC-in、Line-in、Line -out | |
|
存儲器 |
硬盤 | 標配1 個2.5 英寸SATA 硬盤 |
| CF | 1個CF卡接口 | |
| 擴展總線 | 2 個PCI ；支持高106.68mm；長174.63mm；兼容PCI 總線規范2.3 標準 | |
| 2 個Mini-PCIe | ||
| 工作環境 | -10℃～50℃；(CF卡、電子盤) | |
| -5℃～ 50℃（監控級機械硬盤） | ||
| -5℃～40℃(機械硬盤) | ||
| 5%～ 90% 40℃（非凝結狀態） | ||
| 儲存環境 |
-40℃～60℃ ； 5%～90% 40℃（非凝結狀態） |
|
| 電源 | DC24V（18-26V）輸入，隨配AC 100-240V 電源適配器 | |
| 外形尺寸(W×H×D) | 241.9mm×106.3mm×255mm | |
訂貨信息：
| 料號 |
型號 |
描述 |
|
0010-042981 |
MEC-5005-0201 |
無風扇嵌入式整機 帶Intel ATOM D510 1.66G/2G DDR2/500G 硬盤/1 個VGA/1 個LVDS/2 個千兆網口/ 6 個串口/6 個USB/2 個PCI 擴展/2 個Mini PCIe/ DC9~30V 電源輸入/120W電 源適配器 |
| 0010-042991 | MEC-5005-0202 |
無風扇嵌入式整機 帶Intel ATOM D410 1.66G/2G DDR2/500G 硬盤/1 個VGA/1 個LVDS/2 |
| 0010-043001 | MEC-5005-0203 |
無風扇嵌入式整機 帶Intel ATOM D510 1.66G/2G DDR2/ 監控級500G 硬盤/1 個VGA/1 個 LVDS/2 個千兆網口/ 6 個串口/6 個USB/2 個PCI 擴展/2 個Mini PCIe/ DC9~30V 電源輸入 /120W電源適配器 |
|
0010-048671 |
MEC-5005-0204 |
無風扇嵌入式整機 帶Intel ATOM D510 1.66G/2G DDR2/500G硬盤/1個VGA/1個LVDS/2個千兆網口/ 6個串口/6個USB/2個PCI擴展/2個Mini PCIe/ DC9~30V電源輸入 |
